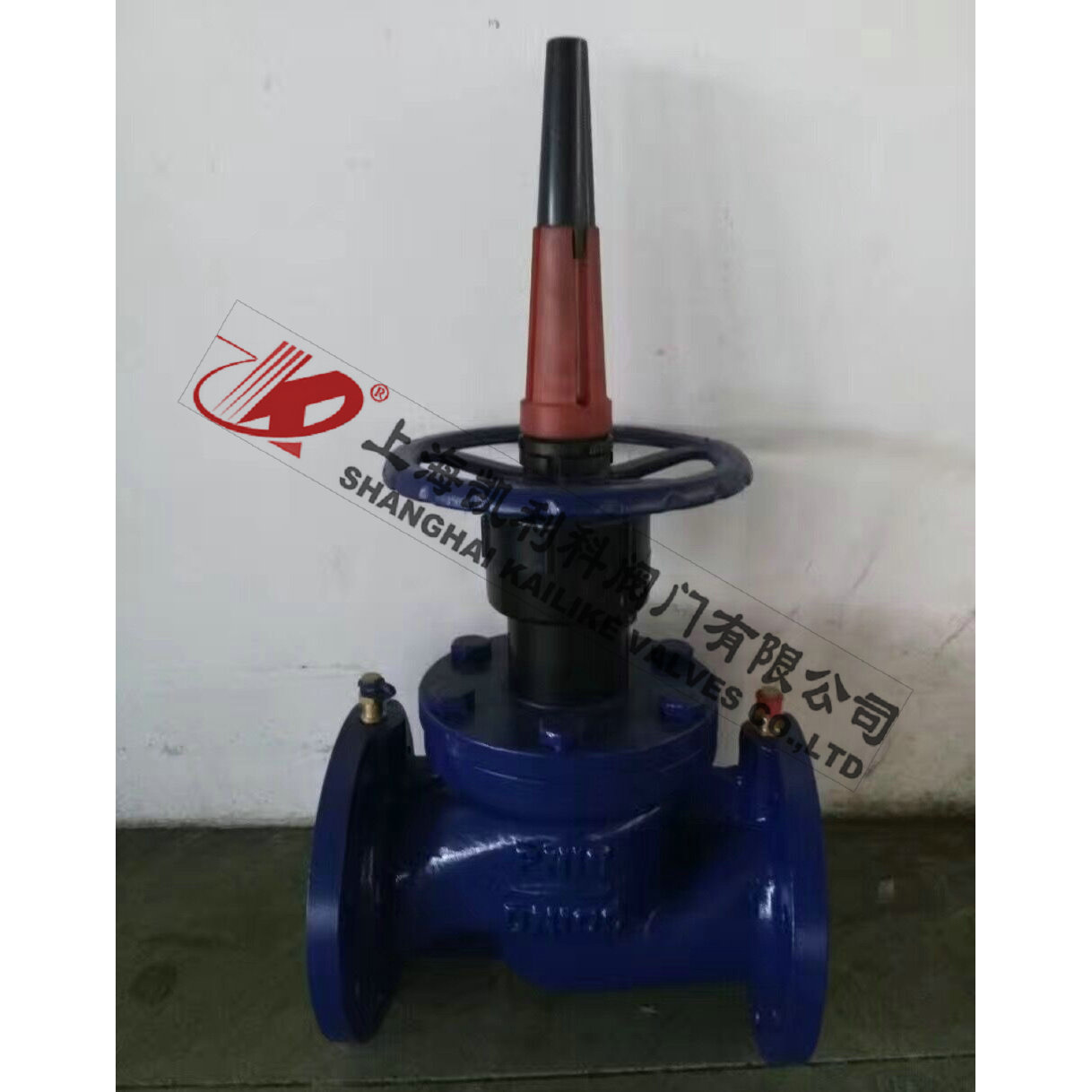

BAFX-16C靜態平衡閥
BAFX-16C靜態平衡閥具有良好的流量特性能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題，是一種具有特殊功能的閥門。由于該閥設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路中及用戶入口裝上適當規格的平衡閥，
|
產品名稱： |
靜態平衡閥 |
產品型號： |
BAFX-16C |
|
公稱通徑： |
DN15～DN600 |
功能作用： |
平衡流量 |
|
公稱壓力： |
1.6MPa～2.5MPa |
連接方式： |
法蘭式 |
|
適用溫度： |
-20ºC～+100ºC |
驅動方式： |
手動 |
|
閥體材質： |
WCB、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
水、油、液體等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
BAFX-16C靜態平衡閥具有良好的流量特性能夠合理分配流量，實現流量定量，可以有效地解決供熱（空調）系統中存在的室溫冷熱不勻問題，是一種具有特殊功能的閥門。由于該閥設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路中及用戶入口裝上適當規格的平衡閥，并用專門的智能儀表進行一次性調試后鎖定，便可將系統的總水量控制在合理范圍內，從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品，最高介質溫度為100℃。
制造標準
法蘭標準：GB/T 17241.6GB/T 9113
試驗標準：GB/T 13927API598
流量特性
零部件材料
|
零件名稱 |
閥體、閥蓋、 閥瓣、填料壓套 |
閥桿 密封圈 |
閥桿螺母 |
墊圈 |
填料 |
|
材料 |
WCB |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |
技術參數
公稱壓力
(MPa) |
試驗壓力(MPa) |
工作壓力(MPa) |
適用溫度 |
適用介質 |
|
殼體 |
密封 |
P20 |
P12 |
|
1.6 |
2.4 |
1.76 |
1.5 |
1.6 |
≤100℃ |
水、油品等非 腐蝕性液體 |
外形結構圖
主要外形尺寸
|
公稱通徑 (mm) |
尺寸 |
|
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
80 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
- |
|
600 |
1295 |
1790 |
1790 |
- |
聲明：【BAFX-16C靜態平衡閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的BAFX-16C靜態平衡閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
